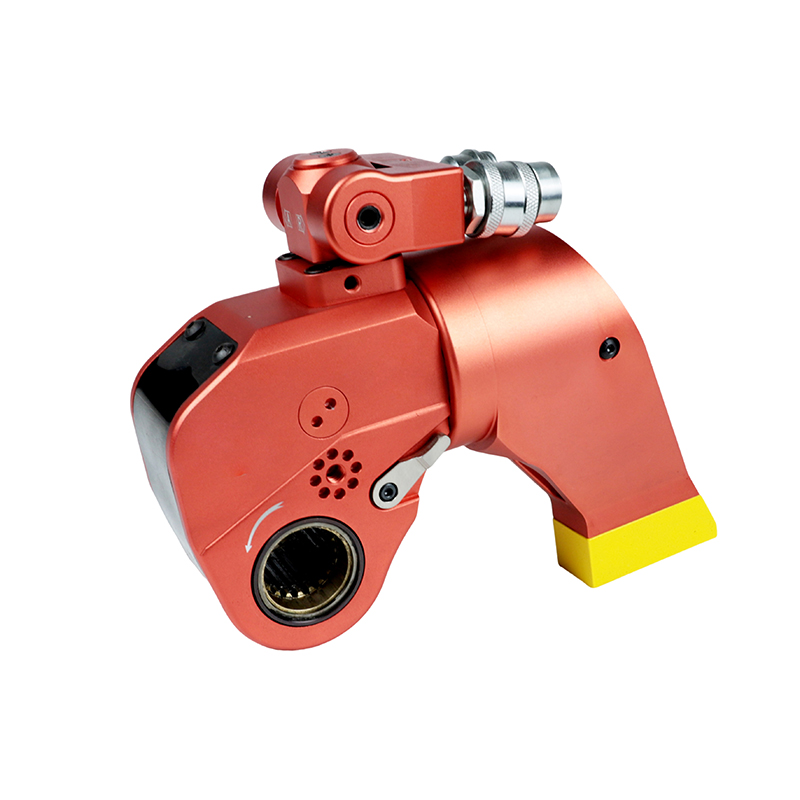

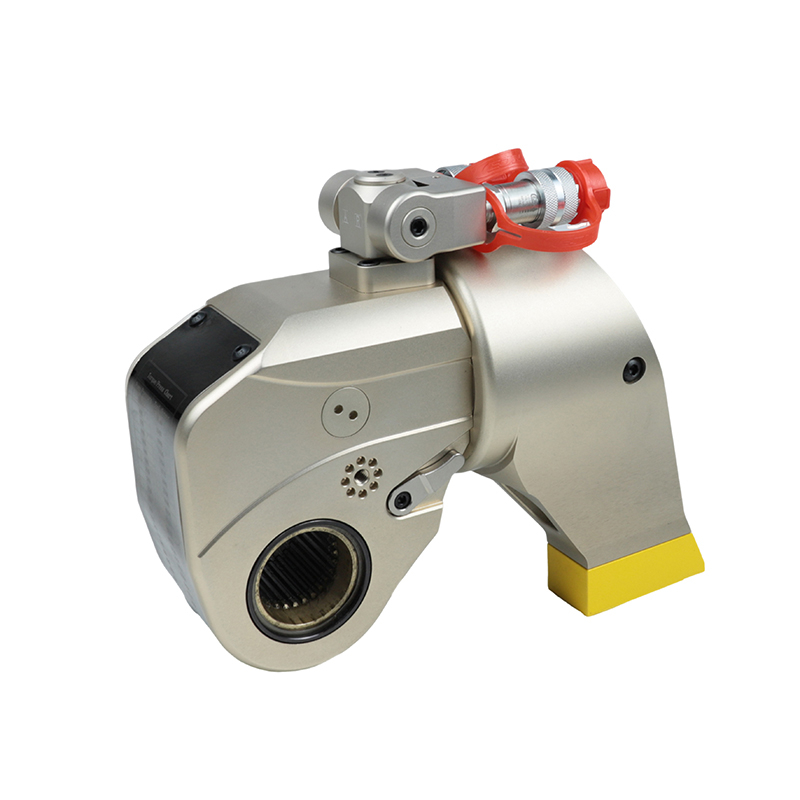

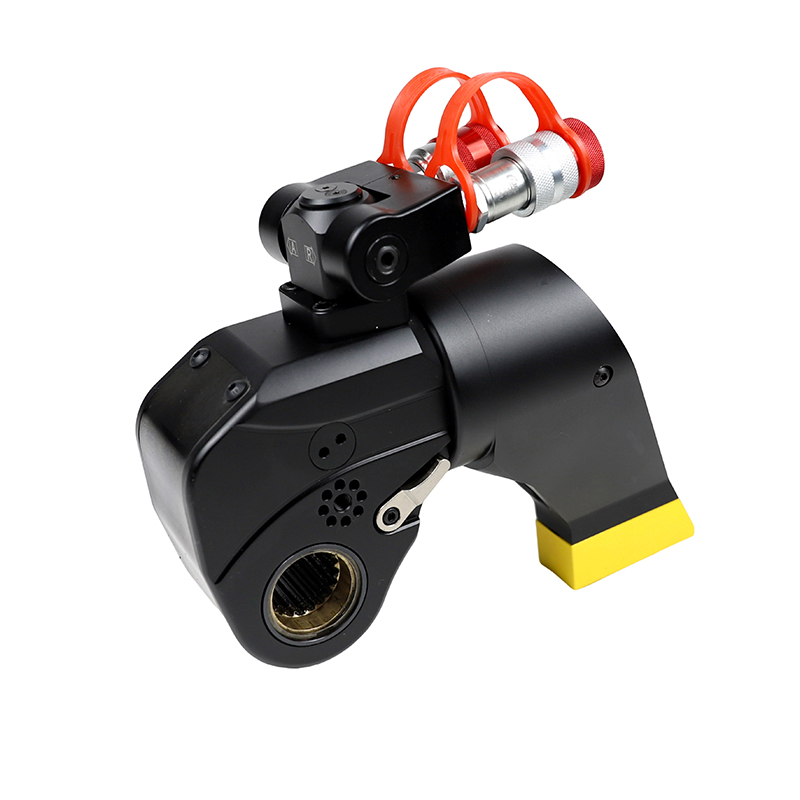

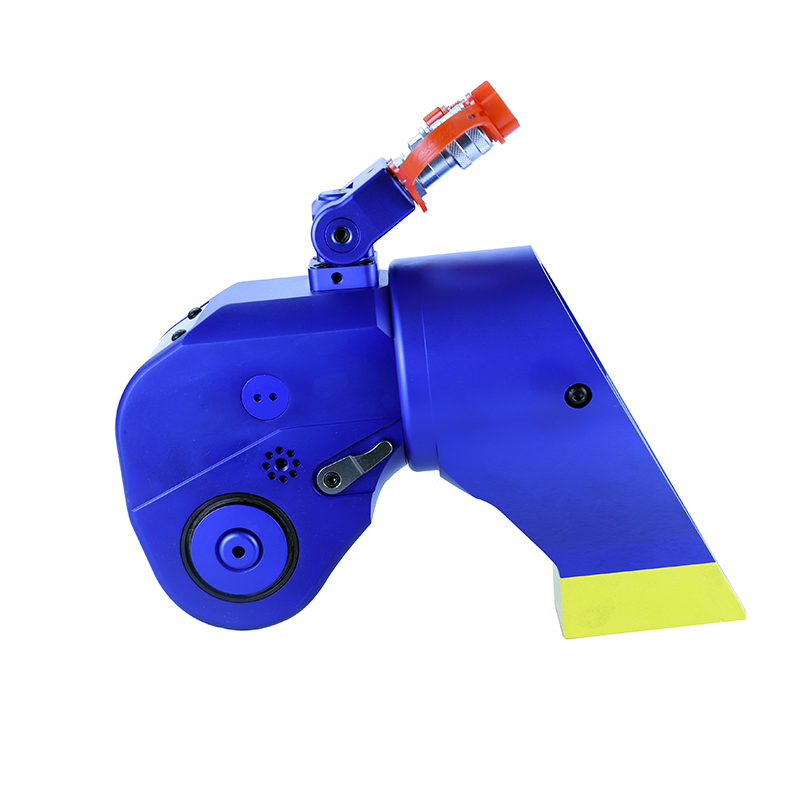

Llave dinamométrica hidráulica de accionamiento cuadrado

La llave dinamométrica hidráulica de accionamiento cuadrado de la serie MDW es una herramienta de empernado de calidad profesional diseñada para sujeción industrial exigente. Su carrocería de aluminio y titanio de calidad aeronáutica mantiene un peso bajo, mientras que los componentes de aleación de alta resistencia ofrecen un par de salida de 112 a 72 000 N·m en 11 modelos estándar.

Trabajando a una presión máxima de 700 bar, la llave acciona vasos de impacto estándar y adaptadores hexagonales a través de su accionamiento cuadrado, cubriendo tamaños de pernos de M14 a M125.

Con una precisión de torsión de ±3 % y una repetibilidad del 100 %, la llave dinamométrica hidráulica MDW es una opción confiable para atornillar bridas, ensamblar turbinas eólicas y mantener equipos pesados.

Estado de Disponibilidad:



Preguntar Añadir al carrito

Parámetros del producto

Modelo	MDW-05	MDW-07	MDW-1	MDW-3	MDW-5	MDW-8	MDW-10	MDW-15	MDW-20	MDW-25	MDW-35	MDW-50
Par (Nm)	54	112	183	451	752	1078	1551	2063	2666	3472	4866	7200
Par (Nm)	538	1120	1837	4512	7528	10780	15516	20627	26664	34725	48666	72000
Tamaño de perno M	10-20	14-30	16-36	22-48	27-56	30-64	36-72	39-80	42-90	48-100	64-120	72-125
Peso (kilogramos)	1.5	1.6	2.6	5.4	8.7	11.7	14.8	22	27.8	35.5	49.4	90
Unidad cuadrada	1/2"	3/4"	3/4"	1"	1-1/2"	1-1/2"	1-1/2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"	2-1/2"

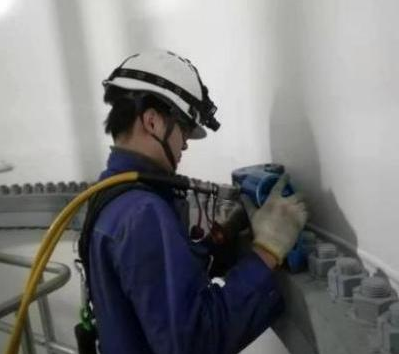

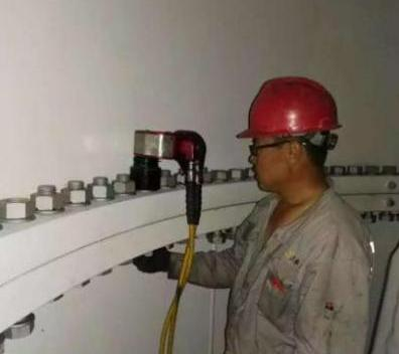

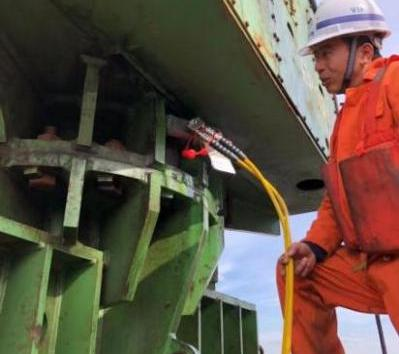

Ejemplo de condiciones de trabajo

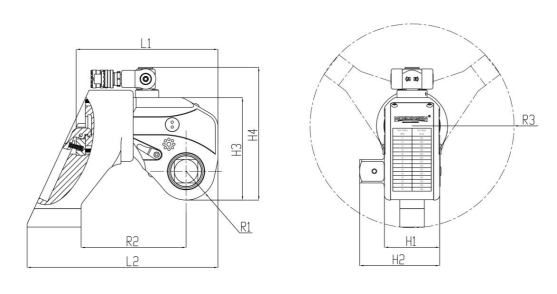

Tabla de tallas

Modelo	L1	L2	H1	H2	H3	H4	R1	R2	R3
MDW-05	95.3	129.3	33	50.5	61	103.8	17	93	57
MDW-07	110.8	139.3	42	65.8	76.2	119	20.5	68.3	76
MDW-1	145	173	50	71.9	95.5	138.3	26	84.5	91.5
MDW-3	181	244	68	95.3	127	176.5	34	131.3	125.8
MDW-5	217.5	285.5	80	122.9	149	198.5	39	158	141
MDW-8	216	311	90	130.5	167	216.5	47	171	165
MDW-10	252.5	339.7	100	140.8	182	231.5	51	174	170.3
MDW-15	285	395	110	178.7	200.4	249.9	55	222.5	201.5
MDW-20	319.5	450.8	120	188.2	220	269.5	59	250.5	216.5
MDW-25	333	459.2	137	199.8	247	296.5	66	250.5	224.1
MDW-35	381.5	495.5	153	215.6	282	331.5	77	279	237.6
MDW-50	400	418.5	160	222.6	290.5	340	81	258.5	258

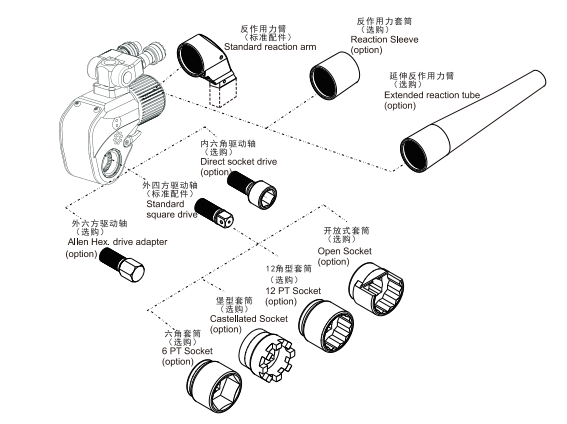

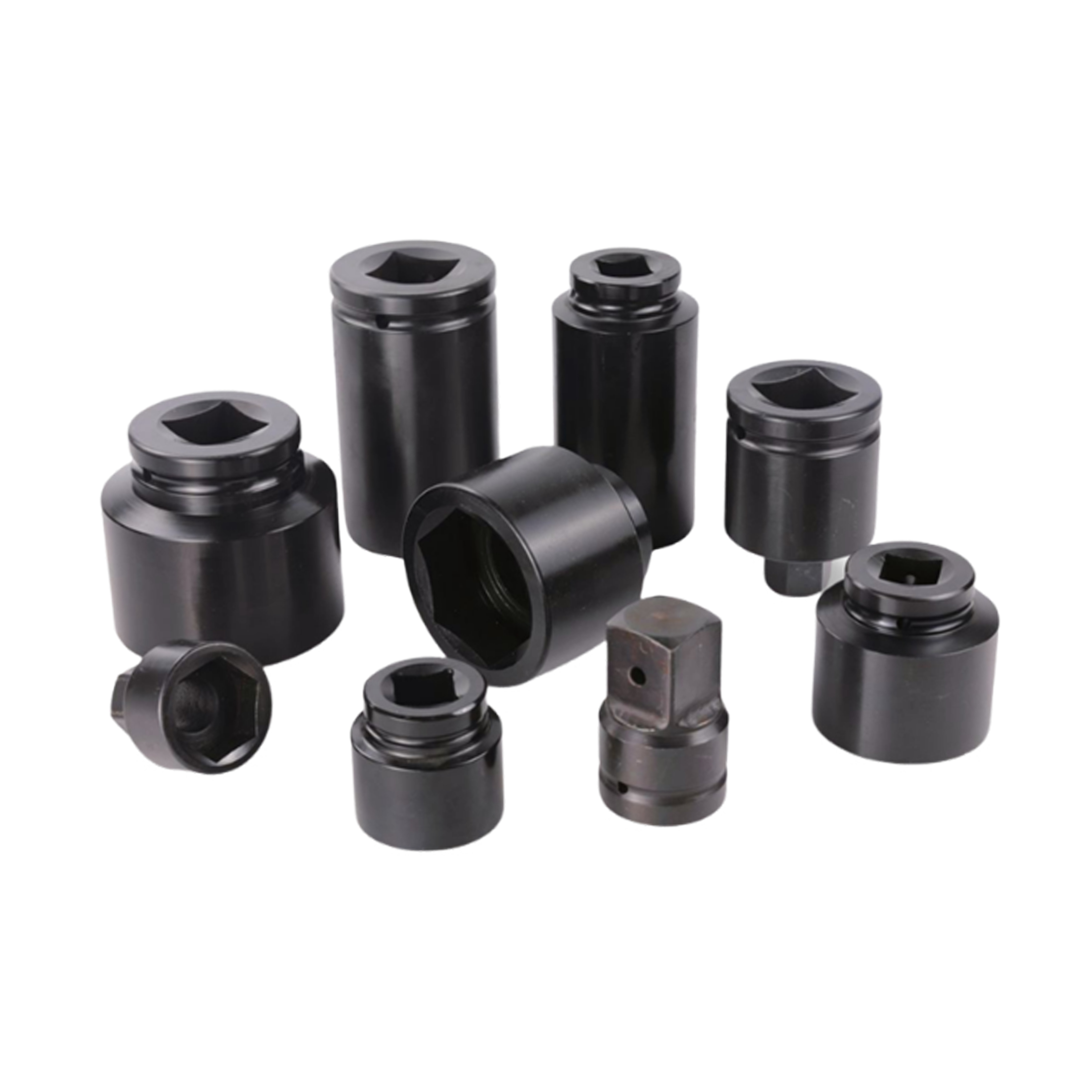

Accesorio opcional

La gama de llaves dinamométricas hidráulicas de accionamiento cuadrado MDW abarca de 112 a 72 000 N·m en 11 modelos estándar, con capacidad de pernos de M14 a M125. Una sola familia de herramientas cubre trabajos de bridas livianas hasta pernos estructurales pesados, por lo que su equipo estandariza en una plataforma con bombas, mangueras y casquillos de alta resistencia comunes en lugar de mezclar herramientas de diferentes proveedores.
